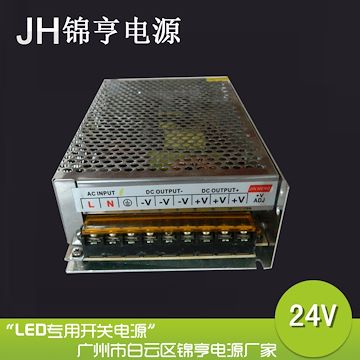

“厂家直销180W 系列 24V 7.5A 工业照明 LED 开关电源”参数说明
| 调制方式： |
脉冲宽度调制(PWM)式 |
配带负载类型： |
照明型 |
| 产品特征： |
WYS系列 |
应用： |
LED照明 |
| 型号： |
JH-180-24 |
规格： |
可定制 |
| 商标： |
JH锦亨 |
包装： |
JH锦亨 |
| 尺寸： |
可定做 |
产量： |
100000 |
“厂家直销180W 系列 24V 7.5A 工业照明 LED 开关电源”详细介绍
| 性能 |
型? 号 |
| JH-180-5 |
JH-180-7.5 |
JH-180-12 |
JH-180-24 |
| 直流输出电压 |
5V |
7.5V |
12V |
24V |
| 输出电压容差 |
2% |
1% |
1% |
1% |
| 额定输出电流 |
30A |
24A |
15A |
7.5A |
| 输出电流范围 |
0～25A(最大30A) |
0～18 A(最大21A) |
0～12A(最大14A) |
0～6A(最大7A) |
| 纹波及噪音 |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
| 进线稳定度 |
0.5% |
0.5% |
0.3% |
0.2% |
| 负载稳定度 |
1% |
0.5% |
0.3% |
0.2% |
| 直流输出功率 |
150W |
180W |
180W |
180W |
| 效率 |
78% |
80.5% |
82.5% |
83.5% |
| 直流电压可调范围 |
4.75-5.5V |
6-8V |
10.8-13.2V |
21-28V |
| 输入电压范围 |
85～132VAC/180～264VAC由开关选择47-63Hz；255-370VDC |
| 输入电流 |
3.2A/115v 1.6A/230V |
| 冲击电流 |
冷启动电流35A/115V 60A/230V |
| 漏电流 |
＜1MA/240VAC |
| 过载保护 |
125%～165%类型：切断输出?? 复位：自动恢复 |
| 高温保护 |
…………………… |
| 温度系数 |
0.03%/℃（0～50℃） |
| 启动、上升、保持时间 |
100ms,50ms,20ms |
| 抗震性 |
10～500Hz,2G 10min,/1周期，时长60分，各轴 |
| 耐压性 |
输入输出间：1.5KvAC输入与外壳；1.5KvAC输出与外壳；0.5KvAC |
| 隔离电阻 |
输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ |
| 工作温度、温度 |
-10℃～ 60℃,20%～90%RH |
| 存储温度、温度 |
-20℃～ 85℃,10%～95%RH |
| 外形尺寸 |
199*98*50mm |
| 重量 |
0.7Kgs |
| 安全标准 |
满足UL1012要求（不申请标记） |
| EMC标准 |
满足FCC部分15J条件 等级B |
|
